Nät-övervakningsrelä med rotationsfält övervakning. Stand-by-förlust endast 0,8 Watt. Radmonteringsenhet för montering på DIN-skena (2 TE). För övervakning av 230V AC-spänning mellan 1 till 3 ytter stegar och neutralledaren och för övervakning av fasföljd (medurs) i den vrid brytarlägen 2ph och 3ph. I läge L1/L2/L3 stöds bara fasföljden övervakar, oberoende av nätspänning. Vid händelse av L1, faller reläet utan återfallsfördröjning genast. Med den undre vridreglage på framsidan kan två tillslags- eller bakre fall spänningar ställas in och måste antal övervakad ytterledare anges. U1: 161V frisättningsspänning och 185V till spänning. U2: 196V frisättningsspänning och 206V till spänning enl. VDE 0100, del 718 (tidigare: VDE 0108, del 1). LED-indikator för korrekt intilliggande spänning. Vid felaktig polaritet eller en saknad ytterledare blinkar lysdioden snabbt. Återfallsfördröjning återströmningsskydd med den övre vridreglage kan ställas in från 0,1 till 8 sekunder. Medan RV-tid går, blinkar lysdioden långsamt. Ingångsfördröjning 0.5s.

Nät-övervakningsrelä med rotationsfält övervakning. Stand-by-förlust endast 0,8 Watt. Radmonteringsenhet för montering på DIN-skena (2 TE). För övervakning av 230V AC-spänning mellan 1 till 3 ytter stegar och neutralledaren och för övervakning av fasföljd (medurs) i den vrid brytarlägen 2ph och 3ph. I läge L1/L2/L3 stöds bara fasföljden övervakar, oberoende av nätspänning. Vid händelse av L1, faller reläet utan återfallsfördröjning genast. Med den undre vridreglage på framsidan kan två tillslags- eller bakre fall spänningar ställas in och måste antal övervakad ytterledare anges. U1: 161V frisättningsspänning och 185V till spänning. U2: 196V frisättningsspänning och 206V till spänning enl. VDE 0100, del 718 (tidigare: VDE 0108, del 1). LED-indikator för korrekt intilliggande spänning. Vid felaktig polaritet eller en saknad ytterledare blinkar lysdioden snabbt. Återfallsfördröjning återströmningsskydd med den övre vridreglage kan ställas in från 0,1 till 8 sekunder. Medan RV-tid går, blinkar lysdioden långsamt. Ingångsfördröjning 0.5s.

Typ av produkt

Nätövervakningsrelä

Typ

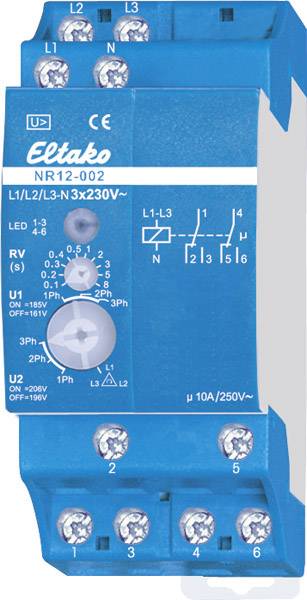

NR12-002-3X230V

Anslutningstyp

Skruvanslutning

Driftspänning

230

Driftspänning max.

250

Driftspänning

250 V (max)

Kontakttyp

2 switch

Växelström (max)

10

Djup

58

Bredd

36

Höjd

58

Mått.

(L x B x H) 58 x 36 x 58 mm

Innehåll

1

Tillverkarfärg

Flerfärgad

Längd

58

Antal reläutgångar

2

Utgångar

2

Mätingångar

3

Vikt

130

Width

36

Height

58

Depth

58

Voltage measuring range

250-250

Voltage type (supply voltage)

AC

External power supply required

FALSE

With detachable clamps

FALSE

Phase sequence monitoring

TRUE

Phase failure detection

TRUE

Function under voltage detection

TRUE

Function overvoltage detection

TRUE

Phase imbalance monitoring

FALSE

Type of electric connection

Screw connection

Voltage type (operating voltage)

AC

Rated switch current

10

Max. permitted off-delay time

8

Min. adjustable off-delay time

0.1

Number of contacts as normally closed contact

0

Number of contacts as normally open contact

0

Number of contacts as change-over contact

2
